手持金属探测器系统硬件电路的组成
- 2020-03-10-

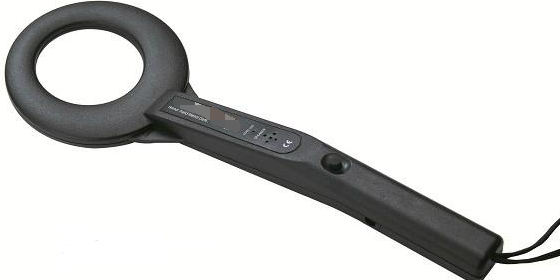

手持金属探测器系统硬件电路的组成

整个手持金属探测器系统是以8位单片机作为控制核心的。其硬件电路主要是由:探头、峰值检波、放大电路和AD变换、单片机信号处理和控制系统、操作键、报警装置、电源等部位组成的。其中电源的作用主要是向手持金属探测器系统各模块供给能源的,一般是由两节AA型1.5V电池供电。以下是手持金属探测器系统硬件电路的详细介绍。


探头:单片机手持金属探测器是采用LC振荡电路,当金属物靠近探测线圈时,线圈中的正弦波信号幅度发生变化。线圈的尺寸直接影响传感器探头的测试性能,线圈的外径增加,则线圈的磁场轴向分布范围增大,探头可以检测金属物体的距离增大。但是手持式产品的体积、重和功耗都是重要指标,所以线圈不能做得过大,需要考虑在满足灵敏度的条件下尽小巧。

本系统工作频率选为100KHz左右。

峰值检波:将手持金属探测器检测到的正弦波信号幅度的变化转化为直流电压值的变化。

放大电路和AD变换:将微弱变化的信号放大并转换为相应的数字信号送给手持金属探测器单片机处理。

单片机信号处理和控制系统:手持金属探测器信号处理部分采用有效滤除干扰算法对数字信号进行处理,提高抗干扰能力和探测性能。控制部分负责人机交互、工作参数存储、判断是否报警、协调整机工作。

LED显示、蜂鸣器、振动电机:给出声光报警信号或振动报警信号、显示工作参数。手持金属探测器采用正弦波激励的蜂鸣器实现报警的音量、音调变化,并采用数字电位器,可实现音多级可调。

操作键:完成对手持金属探测器的各种工作参数,如灵敏度、降噪等级、显示亮度、报警模式音量、音调选择和电源人工管理的设置和开关机操作。手持金属探测器一般是由两个按键配合实现,其中参数调整按键隐藏在机壳下的小孔中,防止误操作。
