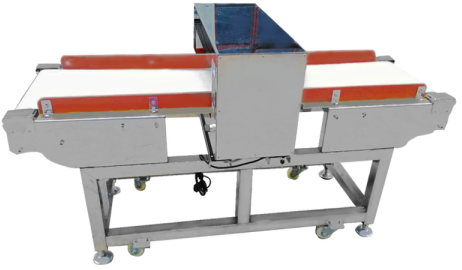

智能双频食品金属检测机概述
- 2020-11-27-

智能双频食品金属检测机概述

智能双频食品金属检测机的工作原理为:低频和高频信号叠加后通过发射线圈在检测区域(通道)内形成双频的交变磁场,在两个差动连接的接收线圈中分别产生一个同频、反相、等幅的感应电动势,这时系统处于一种接收平衡状态。当被检物体通过时,由于两个接收线圈感应电势不相等,产生一个电压信号。根据金属物质在非稳定磁场中的相位和幅度特性,等效为改变了发射线圈的阻抗值,使食品金属检测机检测区域内的电磁场在相位和强度上产生瞬变,因而所产生的电压信号的相位和幅值也在发生变化。电压信号经过带通滤波单元后,分别进行低频和高频相敏检波、AD采样再出处理中心做出判断,然后根据检测结果执行必要动作。


食品金属检测机的检测电路是由发射电路、电涡流传感器、接收电路和解调电路组成。其主要作用是电磁信号的转换,当金属异物通过时,把感应出的信号通过电信号反映出来。由于采用双频工作方式,发射电路采用混频叠加发射,解调部分需要进行带通滤波,先将高频和低频分解开来,再分别做相敏检波,把信号中的相位和幅值的变化转换为另一种电压信号。

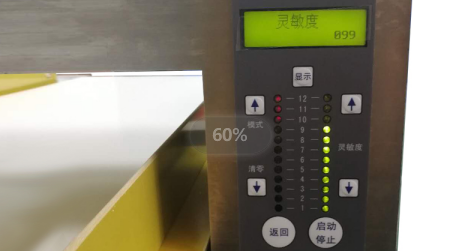

食品金属检测机的控制系统实现的功能主要有:产生正弦信号源、AD采样、计算测量电信号、电机控制、报警、键盘输入和对外显示输出等。其中处理中心为TMS320LF2407,负责多路同步DDS数字正弦信号的产生、AD采样、电机控制和报警系统;人机界面以AT89C51RC为中心,包括键盘输入、LCD液显和LED指示灯。
