智能金属探测仪系统的设计
- 2020-06-02-

智能金属探测仪系统的设计

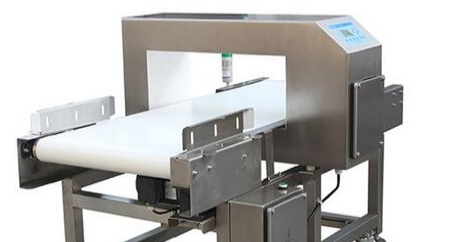

智能金属探测仪是基于单片机芯片设计的,是目前金属探测领域主流的产品之一。它是采用灵敏度极高的线性霍尔元件作为传感器,感应由金属出现引起的探测线圈周围磁场的变化,大大的提高了金属检测的精度;处理部件则采用单片机作为检测和控制核心,对检测结果进行分析判断,有效地保证了金属探测仪的检测精度。


智能金属探测仪系统是以8位单片机作为整个系统的检测及控制核心,对对检测结果进行分析判断,有效地保证了检测原理的实施。其硬件电路大致可以分为线圈振荡电路和控制电路,其中线圈振荡电路又包含有:多谐振荡电路、放大电路和探测线圈;智能金属探测仪控制电路包含有:线性霍尔元件、前置放大电路、峰值检波电路、模数转换器、单片机、LED显示电路、声音报警电路及电源电路等。

智能金属探测仪电感线圈中心固定的霍尔器件,可以用于探测磁场的变化,并能将信号转换为电压信号。当探测范围内没有金属物体时,送入单片机的电压是一固定值;当探测范围内发现金属物体时,由于电磁感应现象,磁场强度会发生变化,这时霍尔器件就可以将此变化转换为电压信号,供金属探测仪单片机芯片进行判断。霍尔器件产生的是一些连续的电压信号,磁场是周期性变化的,因此传出的电压信号也是周期性连续变化的,所以需要波峰检测将其峰值检测出来,通过模数转换送入单片机芯片处理。因此金属探测仪的单片机芯片可以只是根据电压值的变化就能判断有无金属。
